Водогрейные котлы

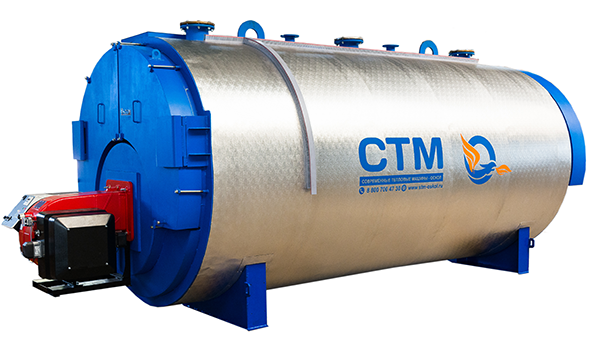

Водогрейные котлы «STM-ENERGY» (теплопроизводительностью от 0,125 до 3,0 МВт) и «STM-ECO» (теплопроизводительностью от 500 до 15000 кВт)

Если ваша отопительная система  предполагает циркуляцию не какую-нибудь, а принудительную, отличным выбором будут отопительные водонагревательные котлы-автоматы с серийными наименованиями «STM-ECO», «STM-ENERGY».

Сферой употребления подобных устройств являются модульные котельные, стационарные аналоги, а также транспортабельные образцы. Подразумевается эксплуатация котлоагрегатов исключительно в замкнутых теплосистемах.

Плюс данных устройств – в возможности работы и на газообеспечении, и на аналоге жидком.

Возможны вариации устройств 2-ходовые и 3-ходовые (в плане дымовых газов).

Топка представлена полостью внутренней обечатки карманного варианта (синоним – тупиковый тип). Дым в камере движется в реверсном режиме. Сначала газы идут к дверце, вслед за тем проходят по завихрителям труб дымогарных. Дальше приходит черед дымогазового короба. Окончательное место, куда они определяются – патрубок. Чрез последний и реализуется выход в трубу. Последняя призвана гарантировать за агрегатом должное разрежение. Задача горелочного вентилятора – помочь преодолеть сопротивление по аэродинамике.

Натуральная циркуляция (котельная) по воде реализуется перемещением водных масс в полости при нагревании, благодаря процессу конвекции. Дабы уменьшить риск появления локальных термонапряжений, а также коррозии низких температур, предусмотрительно перед входным патрубком помещен щиток направляющий с перфорацией. Его задание – непрерывное перемешивание воды охлажденной (обратки) с нагретой. Передний патрубок осуществляет вход воды в устройство, а соответственно через возвратный она выходит.

Инструкция монтажная, эксплуатационная к каждому из представленных ниже котлов содержит полный объем тех.характеристик, включая и теплопроизводительность.

ТипоразмерМодель котлаТеплопроиз-
водительность, кВт
Рабочее давление воды в котле,
МПа (кгс/см2)
Максимальная
температура воды
на выходе из котла, °С
Потери в окр.
среду, %
Масса котла
(без горелки), кг
Сечение
дымового
патрубка, см2
125 КВа-0,125 Г/Лж 125 0,5 (5,0) 95 0,65 338 350
КСВа-0,125 Г/Лж
КСВ-0,125 Г/Лж
175 КВа-0,175 Г/Лж 175 0,5 (5,0) 115 0,53 604 490
КСВа-0,175 Г/Лж
КСВ-0,175 Г/Лж
250 КВа-0,25 Г/Лж 250 0,5 (5,0) 115 0,48 711 490
КСВа-0,25 Г/Лж
КСВ-0,25 Г/Лж
250М КВа-0,25М Г/Лж 250 0,5 (5,0) 115 0,48 717 490
КСВа-0,25М Г/Лж
КСВ-0,25М Г/Лж
350 КВа-0,35 Г/Лж 350 0,6 (6,0) 115 0,46 1285 970
КСВа-0,35 Г/Лж
КСВ-0,35 Г/Лж
500 КВа-0,5 Г/Лж 500 0,6 (6,0) 115 0,44 1405 970
КСВа-0,5 Г/Лж
КСВ-0,5 Г/Лж
750 КВа-0,75 Г/Лж 750 0,6 (6,0) 115 0,43 2526 1600
КСВа-0,75 Г/Лж
КСВ-0,75 Г/Лж
1000 КВа-1,0 Г/Лж 1000 0,6 (6,0) 115 0,37 2692 1600
КСВа-1,0 Г/Лж
КСВ-1,0 Г/Лж
1600 КВа-1,6 Г/Лж 1600 0,6 (6,0) 115 0,35 4505 2380
КСВа-1,6 Г/Лж
КСВ-1,6 Г/Лж
2000 КВа-2,0 Г/Лж 2000 0,6 (6,0) 115 0,28 4755 2380
КСВа-2,0 Г/Лж
КСВ-2,0 Г/Лж
2500 КВа-2,5 Г/Лж 2500 0,6 (6,0) 115 0,27 6515 3320
КСВа-2,5 Г/Лж
КСВ-2,5 Г/Лж
3000 КВа-3,0 Г/Лж 3000 0,6 (6,0) 115 0,26 6777 3320
КСВа-3,0 Г/Лж
КСВ-3,0 Г/Лж



Конструктивные и технические особенности промышленных водогрейных котлов серии STM-EСО трехходовой конструкции. С помощью таблицы легко сориентироваться в ассортименте изделий и подобрать котел с необходимыми параметрами.

ТипоразмерМодель котлаТеплопроиз-
водительность, кВт
Рабочее давление воды в котле,
МПа (кгс/см2)
Максимальная
температура воды
на выходе из котла, °С
Габаритные
размеры
(a х b х h), мм
Масса котла
(без горелки), кг
Сечение
дымового
патрубка, см2
0,5-10 КВа-0,5-1,0 Г/Лж/М 500 1,0 (10,0) 115 2155х1380х1435 2300 306х206
КСВа-0,5-1,0 Г/Лж/М
КСВ-0,5-1,0 Г/Лж/М
0,75-10 КВа-0,75-1,0 Г/Лж/М 750 1,0 (10,0) 115 2450х1530х1585 3000 306х206
КСВа-0,75-1,0 Г/Лж/М
КСВ-0,75-1,0 Г/Лж/М
1,0-10 КВа-1,0-1,0 Г/Лж/М 1000 1,0 (10,0) 115 2855х1640х1695 3700 306х306
КСВа-1,0-1,0 Г/Лж/М
КСВ-1,0-1,0 Г/Лж/М
1,5-10 КВа-1,5-1,0 Г/Лж/М 4500 1,0 (10,0) 115 3505х2020х2260 5800 400х300
КСВа-1,5-1,0 Г/Лж/М
КСВ-1,5-1,0 Г/Лж/М
2,0-10 КВа-2,0-1,0 Г/Лж/М 2000 1,0 (10,0) 115 4010х2130х2380 7400 300х400
КСВа-2,0-1,0 Г/Лж/М
КСВ-2,0-1,0 Г/Лж/М
2,5-10 КВа-2,5-1,0 Г/Лж/М 2500 1,0 (10,0) 115 4190х2280х2515 8600 400х400
КСВа-2,5-1,0 Г/Лж/М
КСВ-2,5-1,0 Г/Лж/М
3,0-10 КВа-3,0-1,0 Г/Лж/М 3000 1,0 (10,0) 115 4485х2400х2600 9900 400х500
КСВа-3,0-1,0 Г/Лж/М
КСВ-3,0-1,0 Г/Лж/М
4,0-10 КВа-4,0-1,0 Г/Лж/М 4000 1,0 (10,0) 115 5015х2520х2735 12600 400х600
КСВа-4,0-1,0 Г/Лж/М
КСВ-4,0-1,0 Г/Лж/М
5,0-10 КВа-5,0-1,0 Г/Лж/М 5000 1,0 (10,0) 115 5930х2740х2930 13600 550х550
КСВа-5,0-1,0 Г/Лж/М
КСВ-5,0-1,0 Г/Лж/М
5,0-16 КВа-5,0-1,6 Г/Лж/М 5000 1,6 (16,0) 150 5930х2740х2930 17050 550х550
КСВа-5,0-1,6 Г/Лж/М
КСВ-5,0-1,6 Г/Лж/М
6,0-10 КВа-6,0-1,0 Г/Лж/М 6000 1,0 (10,0) 115 6280х2800х2960 15800 550х550
КСВа-6,0-1,0 Г/Лж/М
КСВ-6,0-1,0 Г/Лж/М
6,0-16 КВа-6,0-1,6 Г/Лж/М 6000 1,6 (16,0) 150 6280х2890х2980 19500 550х550
КСВа-6,0-1,6 Г/Лж/М
КСВ-6,0-1,6 Г/Лж/М
8,0-10 КВа-8,0-1,0 Г/Лж/М 8000 1,0 (10,0) 115 6730х3040х3235 20000 650х650
КСВа-8,0-1,0 Г/Лж/М
КСВ-8,0-1,0 Г/Лж/М
8,0-16 КВа-8,0-1,6 Г/Лж/М 8000 1,6 (16,0) 150 6730х3040х3235 24000 650х650
КСВа-8,0-1,6 Г/Лж/М
КСВ-8,0-1,6 Г/Лж/М
10,0-10 КВа-10,0-1,0 Г/Лж/М 10000 1,0 (10,0) 115 6950х3240х3435 23200 750х750
КСВа-10,0-1,0 Г/Лж/М
КСВ-10,0-1,0 Г/Лж/М
10,0-16 КВа-10,0-1,6 Г/Лж/М 10000 1,6 (16,0) 150 6950х3240х3435 28000 750х750
КСВа-10,0-1,6 Г/Лж/М
КСВ-10,0-1,6 Г/Лж/М
12,0-10 КВа-12,0-1,0 Г/Лж/М 12000 1,0 (10,0) 115 7450х3390х3585 27500 800х800
КСВа-12,0-1,0 Г/Лж/М
КСВ-12,0-1,0 Г/Лж/М
12,0-16 КВа-12,0-1,6 Г/Лж/М 12000 1,6 (16,0) 150 7450х3390х3585 31200 800х800
КСВа-12,0-1,6 Г/Лж/М
КСВ-12,0-1,6 Г/Лж/М
15,0-10 КВа-15,0-1,0 Г/Лж/М 15000 1,0 (10,0) 115 7650х3390х3585 29500 900х900
КСВа-15,0-1,0 Г/Лж/М
КСВ-15,0-1,0 Г/Лж/М
15,0-16 КВа-15,0-1,6 Г/Лж/М 15000 1,6 (16,0) 150 7650х3390х3585 34400 900х900
КСВа-15,0-1,6 Г/Лж/М
КСВ-15,0-1,6 Г/Лж/М
5000 КВа-5,0-Г/Лж 5000 1,0 (10,0) 115 4710х2316х2045 16400 700
КСВа-5,0-Г/Лж
КСВ-5,0-Г/Лж
