Абсорбционные бромистолитиевые холодильные машины

ООО «OКБ ТEПЛОCИБМAШ» предлагает АБХМ-агрегаты либо чиллеры абсорбционные, как на обогреве паровом, так и на водном. Аналоги способны работать на топливе жидком, газообразном, иметь 1- и 2-ступенчатую растворную регенерацию. Ключевое предназначение данных конструкций - остужение воды либо иных сред (исключительно жидких!) до показателей в границах +5-+15°С.

Скачать краткую информацию по АБХМ. Листовка (1,4 Мб), pdf

Скачать каталог Абсорбционные бромистолитиевые холодильные машины (5,9 Мб), pdf

Системами, в которых рекомендовано применение данных агрегатов являются:

  • технологического остужения;
  • кондиционирования и подобные.

Основным энергоисточником для остужения в одноступенчатых машинах с пониженным давлением (0,2-0,7 ати) является пар (водяной). Как вариант может выступать и  Н2О с t в границах 90-120°С.

В аналогах 2-ступенчатых применяют пар cо средними показателями давления (4-7 ати) либо ресурсытопливные. Заметим, топливные хладагрегаты допустимо применять как водогрейне котлы с целью сезонного производства тепла.

Потребителей привлекают следующие характеристики АБХМ:

  • низкое шумовое сопровождение рабочего процесса;
  • продолжительный срок службы (до четверти века);
  • полная автоматизация всех процессов;
  • высокие показатели эффективности;
  • простота обслуживания;
  • экологическая чистота;
  • пожаробезопасность;
  • взрывобезопасность.

Чиллеры абсорбционные обладают такими преимуществами в сравнении с холодильными компрессионными агрегатами

  • возможность применения сбросной теплоты в роли энергоресурса;
  • отсутствие меняющейся нагрузки на несущие конструкции;
  • ничтожные показатели электроэнергопотребления;
  • лишь безопасные в плане экологии хладагенты.

Последними (веществом рабочим) в АБХМ выступает Н2О, абсорбентом (летучесть, токсичность – 0%) – водный раствор соли бромистого лития. Важно знать, что эти агрегаты Ростехнадзору не подотчетны.

АБХМ-П - абсорбционные бромистoлитиeвые хладомашины с обогревом паром и 1-ступенчатой регенерацией

Функционирование этих агрегатов базируется на особенности нагретого концентрата вышеуказанного водного раствора к абсорбции либо поглощению более низких по tпаров воды. Работают они в закольцованном цикле, а все технологические процессы реализуются в вакуумном пространстве. Заметим, восстановление вышеуказанной субстанции не требует наличия источника теплоэнергии. В его роли выступает, как правило, водяной пар.

Номинальные параметры и характеристики

Холодильные машины

Холодиль-

ная/тепло-

вая (для

машин серии "Тн") мощность,

кВт

Расход:

пара, кг/ч*; горячей во-

ды, м3/ч**; природного газа, м3/ч***

Расход охлажда-

емой

воды, м3

Расход охлажда-

ющей

(нагрева-

емой) воды, м3

Расход э/энергии, кВт

Габаритные
размеры:

длина,

ширина,

высота, м

Масса сухая / рабочая, т

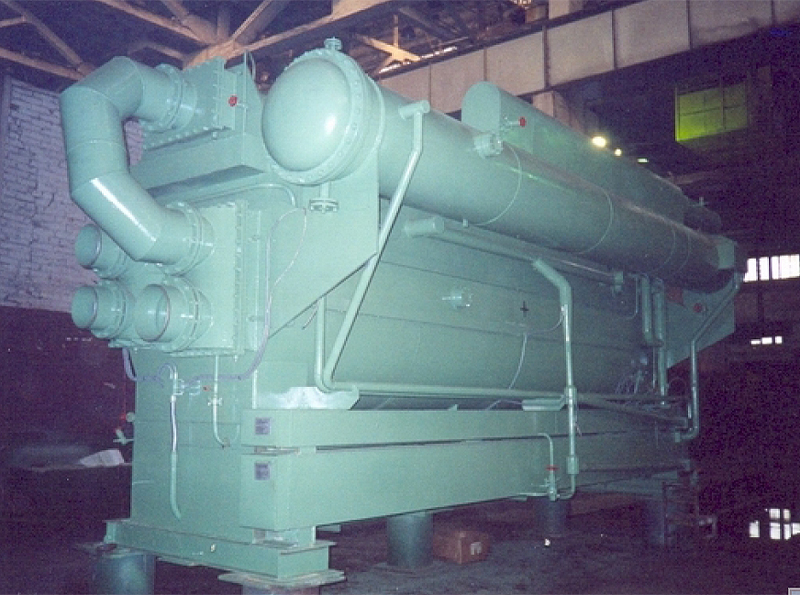

Двухступенчатые холодильные машины с паровым обогревом

АБХМ2-600П-10

660

858*

114

128

2,6

4,80 - 2,20 - 3,02

8,5/12,7

АБХМ2-1000П-10

1150

1430*

198

222

4

5,12 - 2,55 - 3,14

12,0/18,8

АБХМ2-1500П-10

1750

2275*

297

339

5,6

5,12 - 2,80 - 3,33

16,1/21,3
АБХМ2-2000П-10 2320 2760* 400 460 6,8
7,00 - 2,95 - 3,4
19,8/27,3

АБХМ2-3000П-10

3000

3900*

516

580

8,5

7,30 - 3,23 - 3,75

26,1/39,5

АБХМ2-4000П-10

4000

5200*

688

774

10,2

9,30 - 3,23 - 3,75

34,6/49,6

Одноступенчатые холодильные машины с паровым обогревом

АБХМ-600П-10

660

1480*

114

170

2,3

4,70 - 1,65 - 3,02

7,5/11,0

АБХМ-1000П-10

1150

2580*

198

297

3,5

4,80 - 1,93 - 3,14

9,5/15,0

АБХМ-1500П-10

1750

3926*

297

451

4,9

4,90 - 2,30 - 3,33

12,8/20,1

АБХМ-2000П-10

2320

5404*

400

598

7,6

7,00 -2,20 - 3,30

16,5/26,0

АБХМ-3000П-10

3000

6730*

515

774

8,5

7,30 - 2,47 - 3,75

22,2/32,8

АБХМ-4000П-10

4000

8984*

688

1032

10,2

9,30 - 2,47 - 3,75

29,6/44,6

Одноступенчатые холодильные машины с водяным обогревом

АБХМ-600В-10

660

80**

114

170

2,3

4,70 - 1,65 - 3,02

7,5/11,2

АБХМ-1000В-10

1150

139**

198

297

3,5

4,80 - 1,93 - 3,14

9,5/15,3

АБХМ-1500В-10

1750

212**

297

451

4,9

4,90 - 2,30 - 3,34

12,8/20,5

АБХМ-2000В-10

2320

281**

400

698

7,6

6,90 -2,20 - 3,30

16,5/26,5

АБХМ-3000В-10

3000

363**

516

774

8,5

7,30 - 2,47 - 3,75

22,2/35,2

АБХМ-4000В-10

4000

483**

688

1032

10,2

9,30 - 2,47 - 3,75

29,6/45,6

Одноступенчатые холодильные машины с низкотемпературным водяным обогревом
АБХМ-600Вн-10 550 66** 95 142 2,6 5,1 - 1,60 - 3,10 8,2/12,2
АБХМ-1000Вн-10 960 115** 166 248 3,8 5,34 - 1,84 - 3,26 10,5/16,8
АБХМ-1500Вн-10 1437 172** 247 369 5,2 5,42 - 2,30 - 3,45 15,0/23,4
АБХМ-2000Вн-10 1933 232** 332 498 7,9 7,70 - 2,20 - 3,50 16,7/27,6
АБХМ-3000Вн-10 2500 300** 430 644 9,1 7,05 - 2,37 - 3,89 23,0/35,5
АБХМ-4000Вн-10 3330 400** 573 858 10,9 9,30 - 2,50 - 3,89 27,7/45,0
Холодильные машины с огневым обогревом
АБХМ-600Т-10 660/550 60*** 114 128 5,1 4,70 - 2,70 - 3,02 9,9/14,5
АБХМ-1000Т-10 1150/960 104*** 198 222 5,9 4,85 - 3,10 - 3,14 12,8/20,5
АБХМ-1500Т-10 1750/1460 158*** 297 339 9,4 4,90 - 3,25 - 3,33 18,0/25,3
АБХМ-2000Т-10 2320/1930 209*** 400 460 10,9 7,00 - 3,70 - 3,30 22,0/34,6
АБХМ-3000Т-10 3000/2500 271*** 516 580 19,7 7,30 - 4,10 - 3,75 30,0/44,3
АБХМ-4000Т-10 4000/3330 361*** 688 774 24,4 9,30 - 4,30 - 3,75 40,0/60,3

Данные указаны для номинальных параметрах теплоносителей:

  • температуры охлаждаемой воды на входе 12 о С, на выходе 7 о С;
  • температуры охлаждающей воды на входе 28 о С, на выходе 36 о С;
  • температуры греющей воды на входе 115 о С, на выходе 105 о С;
  • температуры греющей воды (для машин Вн) на входе 90 о С, на выходе 80 о С;
  • давления греющего пара: для одноступенчатых машин - 0,07 МПа изб.; для двухступенчатых машин - 0,8 МПа изб.;
  • теплоты сгорания природного газа 8500 ккал/м3.



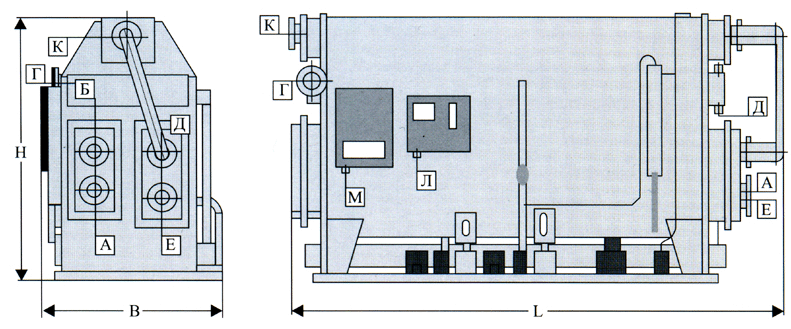

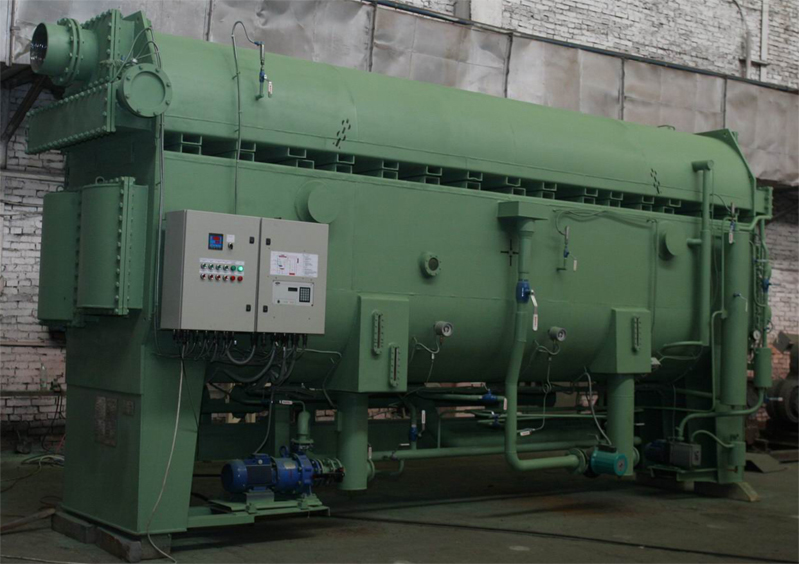

Абсорбционные бромистолитиевые холодильные машины с одноступенчатой регенерацией раствора с паровым обогревом АБХМ-П

Работа машин основана на способности горячего концентрированного водного раствора бромистого лития абсорбировать (поглощать) более холодные водяные пары. Все процессы в машине протекают под разрежением (вакуумом), в замкнутом цикле. Для регенерации раствора бромистого лития требуется источник тепловой энергии. В качестве источника тепловой энергии применяется водяной пар.

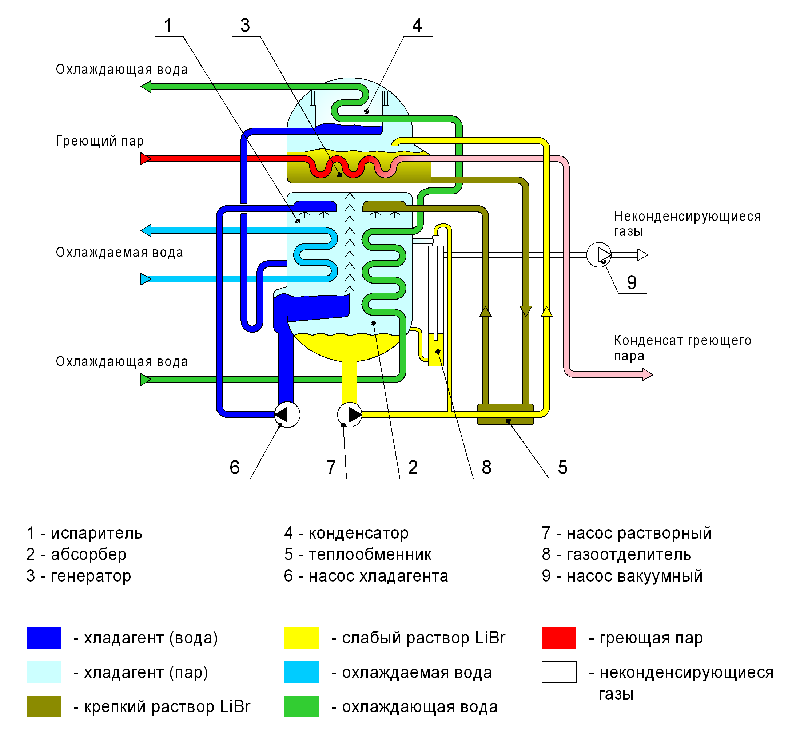

Холодильная машина с одноступенчатой регенерацией раствора с паровым обогревом АБХМ-П. Схема принципиальная

Основные параметры холодильных машин АБХМ-П-10

Параметры

Модель холодильной машины

600

1000

1500

2000

3000

4000

Холодильная мощность, кВт

660

1150

1750 2320

3000

4000

Расход греющего пара, кг/ч

1480

2580

3926 5204

6730

8984

Расход охлаждаемой воды м3

114

198

297 400

515

688

Расход охлаждающей воды м3

170

297

451 598

774

1032

Потребляемая электрическая мощность, кВт

2,3

3,5

6,9

7,6

8,5

10,2

Гидравлическое сопротивление контура, м
- охлаждаемой воды
- охлаждающей воды


5,7
9,8


7,8
10,2



6,2
7,4



3,9
11,1


5,1
6,2


10,7
4,6

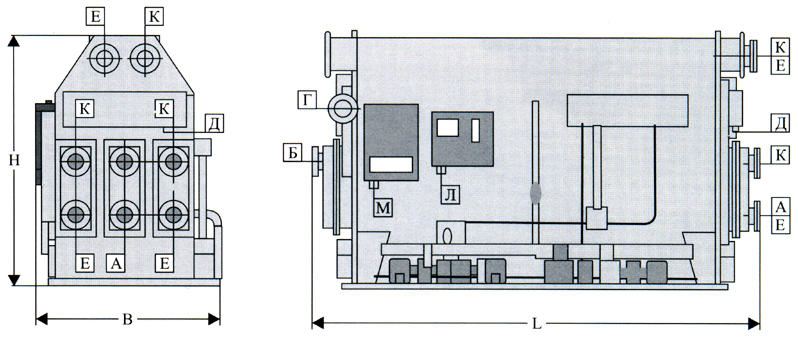

Габаритные размеры, м
- длина, L
- ширина, B
- высота, H


4,70
1,65
3,02


4,80
1,93
3,14



4,90
2,30
3,33



7,00
2,20

3,30


7,30
2,47
3,75


9,30
2,47
3,75

Масса (сухая/рабочая), т

7,5/11,0

9,5/15,0

12,8/20,1

16,5/26,0

22,2/32,8

29,6/44.6



Данные приведены для следующих параметров теплоносителей:

Параметры теплоносителей

Значение

Охлаждаемая вода:
- температура (вход/выход);


12/7 оС

Охлаждающая вода:
- температура (вход/выход);


28/36 оС

Греющий пар:
- давление на входе в машину;


0,17 (абс.) МПа
