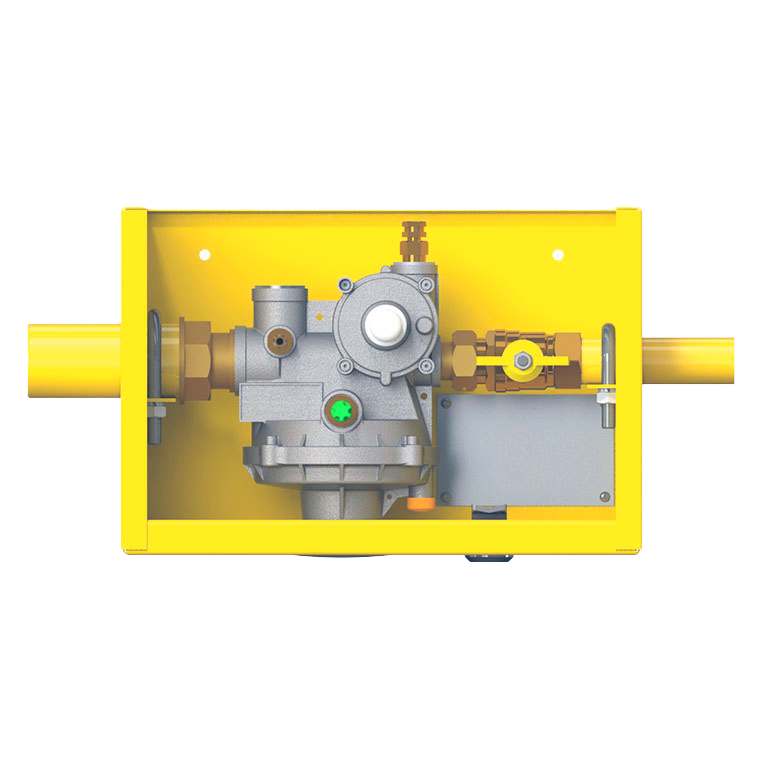

ГРПШ-FE-1 (справа налево)

ГРПШ, ГРП, ГРУ

Пункт редуцирования газа шкафной серии ГРПШ (далее - ГРПШ-FE) с пропускной способность Q = 12, 25, 60 нм3/ч ( в зависимости от установленного регулятора давления газа FE10, FE25, FES) предназначен для редуцирования давления природного газа с высокого до 0,6 МПа или среднего давления до требуемого значения низкого давления.

Отличается от стандартной версией ГРПШ тем,что входной патрубок находится справа, а выходной слева.



Функции ГРПШ-FE-1:

  1. Автоматическое поддержание заданного выходного давления независимо от изменения расхода и входного давления газа (в заданном диапазоне настройки);
  2. Автоматическое прекращение подачи газа при повышении или понижении выходного давления сверх допустимых заданных значений (встроенная защитная арматура);
  3. Автоматическое прекращение подачи газа при превышении пропускной способности (+110/200%);
  4. Очистка газа от механических примесей (в регулятор давления встроен сетчатый фильтр).

Конструктивные особенности ГРПШ-FE-1 (справа налево)

    1. Компактные размеры корпуса (Д*Ш*В 300*170*200, мм);
    2. Легкосъемный корпус;
    3. Отсутствие стационарных манометров (проверка величины давления производится с помощью переносного манометра).

В ГРПШ-FE применена специальная версия двухступенчатого регулятора давления газа серии FE (Pietro Fiorentini, Италия).

Данная серия бытовых регуляторов зарекомендовала себя как самая надежная.* В настоящий момент установлено более 15 млн. ед. газорегуляторного оборудования на базе данных устройств.

* по отзывам газораспределительных организаций.

Конструктивные особенности регулятора давления газа серии FE (Pietro Fiorentini, Италия)

  1. Возможность настройки необходимых значений рабочего давления, давления срабатывания предохранительной арматуры (ПСК), защитной арматуры (ПЗК);
  2. Разборная конструкция позволяет производить очистку встроенного в регулятор фильтра при попадании влаги и загрязнений внутрь корпуса;
  3. Уникальная конструкция позволяет осуществлять измерение величины входного и выходного давления природного газа на самом регуляторе.

Основные технические характеристики

ГРПШ-FE-1 (справа налево)

Наименование параметра и характеристики

 Значение

Рабочая среда

Природный газ по

ГОСТ 5542-2014

Номинальный диаметр трубопровода на входе DN

20

Номинальный диаметр трубопровода на выходе DN

32

Максимальное входное давление Рвх.расч., МПа

0,6

Выходное давление Рвых., МПа

0,002

Давление срабатывания ПСК, МПа

0,0029
Давление срабатывания ПЗК, МПа 0,0037
Пропускная способность линии редуцирования (для газа плотностью 0,683 кг/м³, t=20°С) м³/час, не более 12
Уровень шума, дБ не более 80
Масса, кг не более 6

Габаритные размеры (длина*ширина*высота), мм

400*170*200
Вид климатического исполнения ГРПШ соответствует УХЛ 1, в соответствии с ГОСТ 15150-69, для работы при температуре окружающего воздуха от минус 40°С до плюс 60°С.

Варианты исполнения

ГРПШ-FE10-1-12

Вид Описание Артикул Размеры Д*Ш*В, мм Масса, кг
ГРПШ.FE10-1.01

С одной линией редуцирования

ГРПШ.FE10-1.01

400 * 170 * 200

6,0

С одной линией редуцирования

с дополнительным фильтром

 ГРПШ.FE10-1.02 465 * 170 * 200 6,5

С одной линией редуцирования

с краном на выходе

 ГРПШ.FE10-1.03 500 * 170 * 200 7,0

C одной линией редуцирования

(справа-налево)

ГРПШ.FE10-1.04

400 * 170 * 200

6,0

Комплектация

Вид Наименование
Регулятор давления газа серии FE
