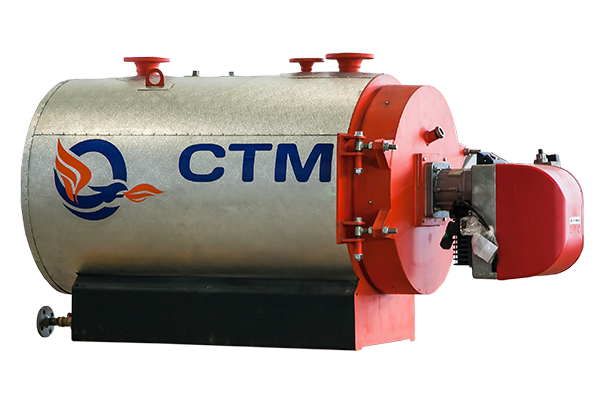

Паровой котел STM–steam
Технические характеристики паровых котлов серии STM-STEAM 25
| Типоразмер | Модель котла | Паропроиз- водительность, т/ч |
Давление пара, МПа (кгс/см2) |
Температура пара, °С | Габаритные размеры a x b x h, мм |
Масса котла (без горелки), тонн |
Сечение дымового патрубка, мм2 |
|---|---|---|---|---|---|---|---|
| 1-10 | КПа-Е-1-1,1-Г/Лж/М | 1 | 1,0 (10,0) | 184 | 3480х2100х1950 | 3,85 | 200х200 |
| 1-14 | КПа-Е-1-1,5-Г/Лж/М | 1 | 1,4 (14,0) | 198 | 3480х2100х1950 | 4,19 | 200х200 |
| 2-10 | КПа-Е-2-1,5-Г/Лж/М | 2 | 1,0 (10,0) | 184 | 3980х2350х2200 | 5,8 | 250х250 |
| 2-14 | КПа-Е-2-1,5-Г/Лж/М | 2 | 1,4 (14,0) | 198 | 3980х2350х2200 | 6,24 | 250х250 |
| 3-10 | КПа-Е-3-1,5-Г/Лж/М | 3 | 1,0 (10,0) | 184 | 4580х2550х2450 | 7,85 | 300х300 |
| 3-14 | КПа-Е-3-1,5-Г/Лж/М | 3 | 1,4 (14,0) | 198 | 4580х2550х2450 | 8,72 | 300х300 |
| 4-10 | КПа-Е-4-1,5-Г/Лж/М | 4 | 1,0 (10,0) | 184 | 4650х2350х2640 | 7,0 | 350х350 |
| 4-14 | КПа-Е-4-1,5-Г/Лж/М | 4 | 1,4 (14,0) | 198 | 4680х2750х2650 | 10,52 | 350х350 |
| 5-10 | КПа-Е-5-1,5-Г/Лж/М | 5 | 1,0 (10,0) | 184 | 4980х2850х2750 | 10,66 | 400х400 |
| 5-14 | КПа-Е-5-1,5-Г/Лж/М | 5 | 1,4 (14,0) | 198 | 4980х2850х2750 | 11,72 | 400х400 |
| 6-10 | КПа-Е-6-1,5-Г/Лж/М | 6 | 1,0 (10,0) | 184 | 5825х2950х3000 | 12,73 | 400х400 |
| 6-14 | КПа-Е-6-1,5-Г/Лж/М | 6 | 1,4 (14,0) | 198 | 5825х2950х3000 | 15,2 | 400х400 |
| 8-10 | КПа-Е-8-1,5-Г/Лж/М | 8 | 1,0 (10,0) | 184 | 6325х3150х3200 | 16,3 | 450х450 |
| 8-14 | КПа-Е-8-1,5-Г/Лж/М | 8 | 1,4 (14,0) | 198 | 6325х3150х3200 | 17,25 | 450х450 |
| 10-10 | КПа-Е-10-1,5-Г/Лж/М | 10 | 1,0 (10,0) | 184 | 6975х3350х3400 | 20,86 | 500х500 |
| 10-14 | КПа-Е-10-1,5-Г/Лж/М | 10 | 1,4 (14,0) | 198 | 6975х3350х3400 | 21,5 | 500х500 |
| 12-10 | КПа-Е-12-1,5-Г/Лж/М | 12 | 1,0 (10,0) | 184 | 7075х3650х3700 | 24,23 | 550х550 |
| 12-14 | КПа-Е-12-1,5-Г/Лж/М | 12 | 1,4 (14,0) | 198 | 7075х3650х3700 | 25,81 | 550х550 |
| 14-10 | КПа-Е-14-1,5-Г/Лж/М | 14 | 1,0 (10,0) | 184 | 7375х3750х3800 | 27,25 | 600х600 |
| 14-14 | КПа-Е-14-1,5-Г/Лж/М | 14 | 1,4 (14,0) | 198 | 7375х3750х3800 | 29,56 | 600х600 |
| 16-10 | КПа-Е-16-1,5-Г/Лж/М | 16 | 1,0 (10,0) | 184 | 7675х3750х3900 | 29,7 | 650х650 |
| 16-14 | КПа-Е-16-1,5-Г/Лж/М | 16 | 1,4 (14,0) | 198 | 7675х3750х3900 | 33,3 | 650х650 |
| 20-10 | КПа-Е-20-1,5-Г/Лж/М | 20 | 1,0 (10,0) | 184 | 7975х3850х4000 | 34,75 | 700х700 |
| 20-14 | КПа-Е-20-1,5-Г/Лж/М | 20 | 1,4 (14,0) | 198 | 7975х3850х4000 | 37,5 | 700х700 |
STM-steam – это стальной паровой котел, который выполнен в горизонтальном формате. Модель газотрубная и трехходовая по дымовым газам.
STM-steam стоит причислить к классу жаротрубных. Модель оснащается дымогарными трубами.
Модели серии «STM-steam 25» полностью автоматизированы. Их предназначение – выработка для технологических нужд (организация горячего водоснабжения, вентиляции или системы отопления, т.д.) насыщенного пара.
Актуальная область применения котлов серии – транспортабельные блочно-модульные, а также стационарные котельные.
УХЛ-климатическое исполнение 4-ой категории размещения соответствует ГОСТу под номером 15150-69.
Модели поставляются в полностью собранном виде, имеют один транспортабельный блок.
Параметры работы и технические параметры котлов разнятся в зависимости от производительности пара и подробно изложены в руководстве по эксплуатации и монтажу.
