Дымовые трубы и глушители

Одним из основных направлений деятельности компании «СТМ» является проектирование, производство, монтаж металлических дымовых труб для котельных и энергетических установок.

ТИПОВЫЕ КОНСТРУКЦИИ ДЫМОВЫХ ТРУБ

Дымовая труба на растяжках

Металлическая дымовая труба, отводящая дымовые и переработанные газы от разных видов промышленного оборудования, фиксирующаяся одним или несколькими поясами оттяжек.

Преимущества:

  • низкая стоимость изготовления;
  • удобство монтажа;
  • удобство эксплуатации.

Крепление растяжек производится специалистами компании, согласно СНИП 2.09.03.-85.

Недостатки:

  • Короткий срок эксплуатации. При правильной эксплуатации требуют замены после 8-10 лет использования;
  • Большой объем работ по установке фундамента для закрепления растяжек.

Самонесущая дымовая труба

Одно- или многоствольная труба из металла, в которую от всех котлов заводятся горизонтальные дымоходы. Конструкция дымовой трубы не требует крепления по высоте трубы растяжечных поясов.

Многоствольная дымовая труба представляет собой массивную конструкцию, состоящую из газоотводящих стволов и связывающих их каркаса.

Преимущества:

  • простота конструкции;
  • низкая стоимость монтажа и производства, обусловленная простотой конструкции.

Недостатки:

  • заведение в одну дымовую трубу дымоотводов от всех котлов не даёт возможности проводить плановое техобслуживание дымовой трубы в рабочем режиме котельной;
  • большая масса дымовых труб предполагает массивный фундамент;
  • массивность конструкции повышает стоимость транспортировки и монтажа;
  • при разрушении части трубы требуется замена целого ствола.

Мачтовая дымовая труба

Представляет собой несущую свободностоящую мачту, на которой крепятся до 3-х индивидуальных газоходов, имеющих разные диаметры.

Мачты производятся из круглых труб. Основание мачты прикрепляется к анкерной корзине фундамента, который принимает все нагрузки дымовой трубы на себя. Вертикальные газоходы прикрепляются хомутами. Для производства газоотводящих стволов используется нержавеющая сталь. Марка и толщина стали определяются температурой дымовых газов и их агрессивностью.

Газоходы с теплоизоляцией снаружи покрыты защитным кожухом из оцинкованной или нержавеющей стали.

Преимущества:

  • экономичность - на одной мачте может быть установлено несколько дымоходов;
  • ремонт, техническое обслуживание и замена одного или нескольких дымоходов может производиться без вывода из эксплуатации соседних дымоходов;
  • при необходимости может быть установлен дополнительный газоход (если такое предусмотрено конструкцией);
  • возможность устройства как цельных, так и сэндвич-дымоходов.

Недостатки:

  • трудоемкий монтаж.

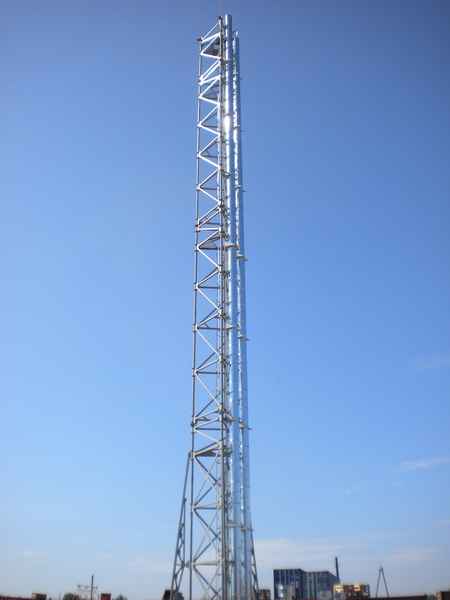

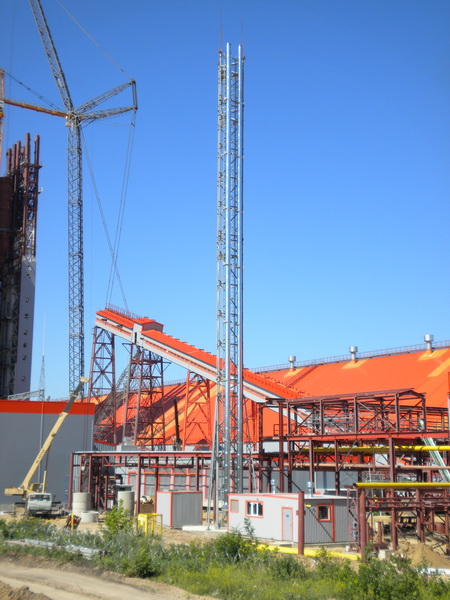

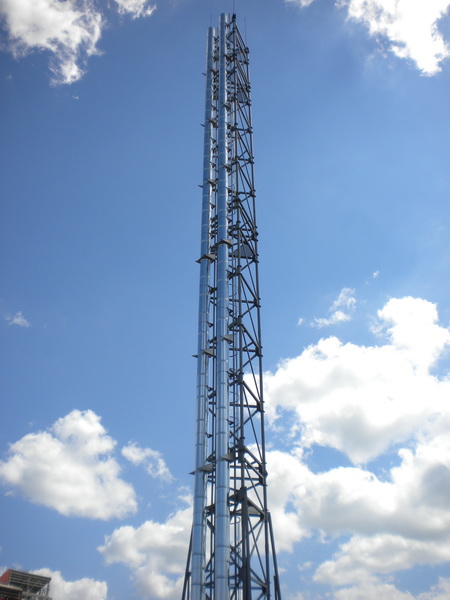

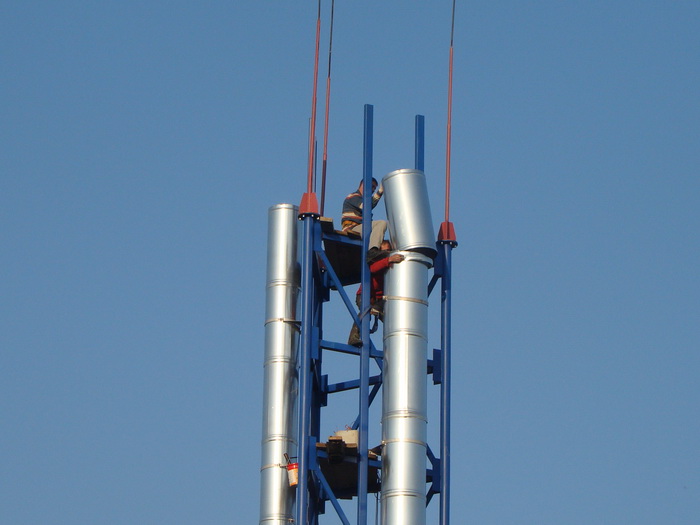

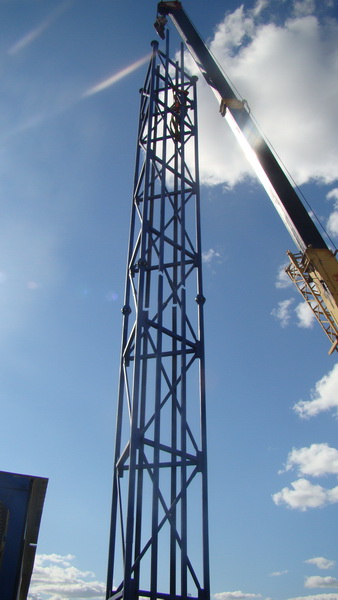

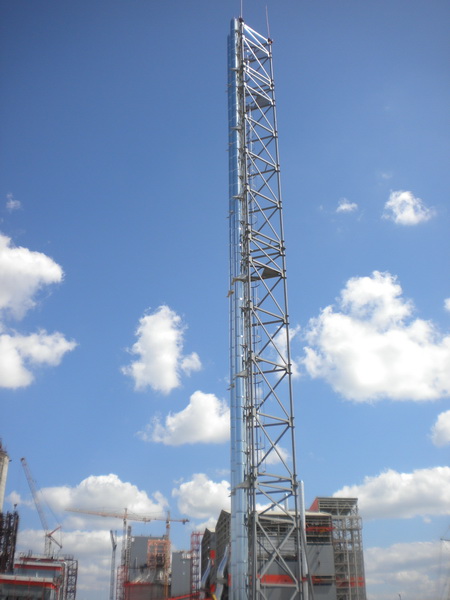

Ферменная дымовая труба

Состоит из металлической фермы с закрепленными на ней газоходами.

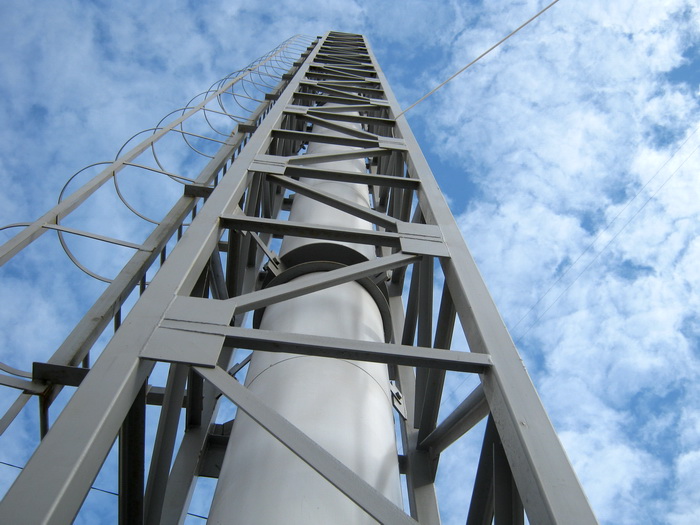

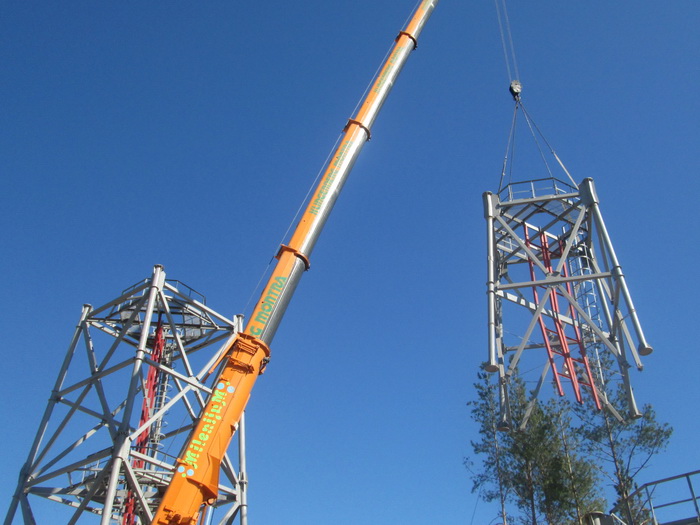

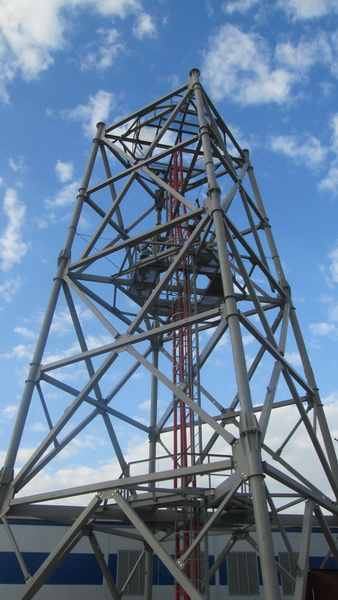

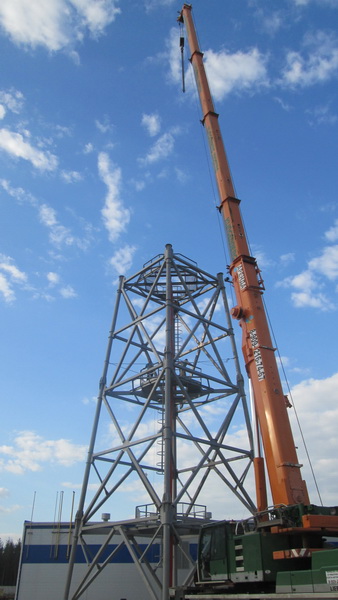

Ферма - это вертикальная металлоконструкция треугольного или квадратного сечения, на которой может закрепляться от 1 до 6 газоходов. Газоходы могут находиться как внутри колонны, так и снаружи.

Преимущества:

  • конструкция газоотводящих стволов предусматривает возможность прочистки от грязи нижней части стволов, отвод конденсата и осадков;
  • минимизация ветровой нагрузки на фундамент трубы, благодаря «прозрачности» конструкции;
  • возможность расположить площадку и лестницу для обслуживания внутри фермы;
  • небольшой вес конструкции.

Дымовые трубы колонного типа

Свободностоящие самостоятельные строительные конструкции, несущая конструкция которой прикрепляется к анкерной корзине, заливаемой в фундамент.

Дымовые трубы колонного типа состоят из наружной несущей обечайки и комплекта внутренних газоотводящих стволов.

Общий газоход может использоваться для нескольких котлов.

нутри обечайки может устанавливаться до 5 газоотводящих стволов различного диаметра.

Конструкция газоотводящих стволов тщательно продумана и предусматривает отвод осадков и конденсата, возможность очистки от грязи нижней части стволов.

Преимущества:

  • эстетичный внешний вид;
  • недоступность для хулиганов и вандалов газоотводящих стволов;
  • небольшая занимаемая площадь.

Фасадные дымовые трубы

Монтируются из газоотводящих стволов и легкой рамы, используемой для прикрепления трубы к фасаду здания. В некоторых случаях рама таким трубам не требуется, тогда для крепления газоходов могут быть использованы хомуты с анкерным креплением.

Газоходы снаружи защищаются кожухом из нержавеющей стали или оцинкованной стали в пленке, который предотвращает попадание на теплоизоляцию влаги и ветра.

Рекомендованы к использовнию для встроенных и пристроенных котельных, если существует возможность прикрепить дымовую трубу к фасаду здания.

Преимущества:

  • не требуют наличие фундамента и несущей конструкции;
  • экономичность.

Специалисты компании готовы разработать инженерные решения по системам отвода дымовых газов для объектов малой энергетики любой конфигурации и сложности.

Конструкции дымовых труб позволяет осуществлять их транспортировку и монтаж прямо на месте конкретного объекта.

В соответствии с техническими нормативами дымовые трубы СТМ комплектуются:

  • люком для осмотра газоотводящего ствола;
  • площадками для обслуживания;
  • лестничным маршем с ограждением;
  • светооградительными элементами;
  • молниезащитой.

Материалы, применяемые при изготовлении дымовых труб, диаметры и высоты стандартного исполнения:

  • Несущая конструкция (трубостойка) изготавливается из конструктивной стали марки Ст3;
  • Внутренний ствол газохода дымовой трубы изготавливается из нержавеющей или углеродистой стали.

Дымовые трубы выпускаются с паспортом, оформленным в соответствии с ПБ 03-445-02, согласно которому все дымовые трубы передаются под надзор Федеральной службы по экологическому, технологическому и атомному надзору России.

Технические параметры дымовых труб СТМ обеспечивают:

  • высота – до 85 м и более;
  • их применение для любого типа промышленных отопительных котлов, энергетических установок;
  • возможность их использования при высокой ветровой нагрузке и в сейсмоопасных районах;
  • независимость от элементов конструкции здания;
  • невысокая стоимость, а также возможность частичной или полной замены дымовой трубы без крупных финансовых затрат;
  • модульность конструкции обуславливает простоту, легкость монтажа и удобство обслуживания;
  • высокие эксплуатационные характеристики – кисло- и жаростойкость, газо- и паронепроницаемость;
  • небольшой вес;
  • длительный срок службы;
  • высокие эстетические параметры.
