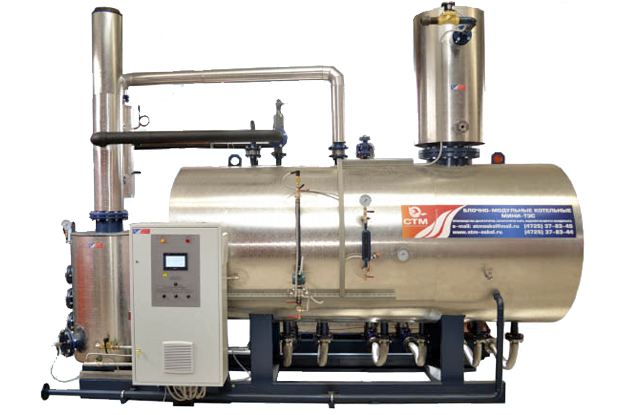

Деаэратор

Технические характеристики

Давление подаваемого греющего пара бар 10,0
Давление срабатывания предохранительного клапана в подводящем паропроводе бар 13,0
Расчётная температура дегазации °C 103
Давление срабатывания предохранительного клапана резервуара питательной воды бар 0,5
Максимальное содержание O2 мг/л 0,02
Материал ёмкости   Углеродистая сталь
Толщина изоляции мм 100,0
Среднее рабочее избыточное давление бар 0,2
Испытательное давление холодной воды бар 2,0
Объём ёмкости (общий)   4800
Водосодержание (рабочий режим)   3400
Исполнение дегазатора   Распылительный
Производительность дегазации кг/ч 5000
Температура подпиточной воды °C 5-35
Минимальное требуемое давление подпиточной воды бар 2,0
Минимальное требуемое давление кислородного конденсата бар 1,5
Температура холодной воды °C 5-35
Отгрузочный вес +/- 4% кг 1783
Вес в рабочем состоянии +/- 2% кг 4172
Максимальный вес +/- 2% кг 5384



Модуль-сервис с деаэратором-оросителем (дальше по тексту - агрегат) ориентирован на отвод газов агрессоров из воды питательной. Подразумеваются азот, кислород, двуокись углерода. Вышеуказанные аналоги способны провоцировать коррозию не только котельной, но и всех составляющих,  которые к ней подключаются.

Агрегат одномоментно и накапливает, и сберегает воду питательную, которая к последовательно подключенной системе подается модулем с насосами.

Чтобы гарантировать надлежащую приемку горячих сливных вод от паровой котельной и собственно агрегата используют модуль барботера. В последнем они накапливаются, а далее остужаются до предусмотренных показателей (с коими возможен их сброс в канализационную систему).

Н2О, которая «приходит» в модульный агрегат, это:

  • химическим способом очищенная подпиточная жидкость, поступающей из установки водоподготовки, подключенной непосредственно пред последним (подразумевается деаэратор-ороситель);
  • кислородосодержащего конденсата без давления (с t не дотягивающей  до t кипения при атмосф.давлении);
  • конденсата под давлением, но без кислорода (с t превышающей t кипения при атмосф.давлении).
